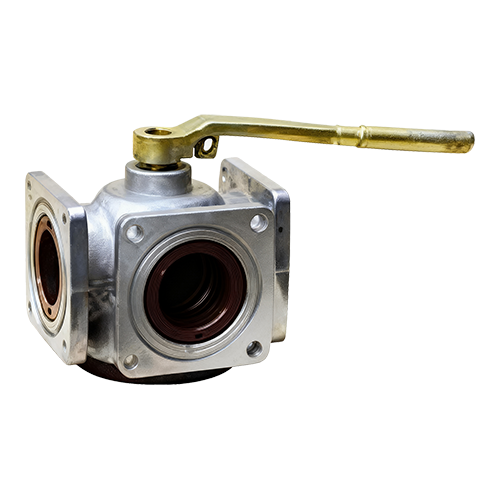

铝合金三通球阀（Aluminum Alloy Tee Ball Valve）产品介绍
铝合金三通球阀作为石油化工、油罐储运等领域的多功能流体控制装备，凭借灵活的流道切换能力与可靠的密封性能，有效解决非腐蚀性液体输送中的多通路控制需求，广泛适配油罐车多腔卸油、加油站多管路输油、油库分路储油等场景，是提升流体输送效率与系统灵活性的关键设备。
一、核心优势：多功能与实用性兼具
多通路设计，切换灵活：采用 T 型流道结构，可实现 “一进两出” 或 “两进一出” 的流体通路切换，无需额外安装多个阀门组合，减少管道复杂程度；搭配精准的手柄操控机构，流道切换过程顺畅，角度定位准确，能快速响应不同工况下的通路调整需求。
材质可靠，性能稳定：延续铝合金系列阀门的优质材质配比，主件壳体采用高强度铝合金，兼顾轻量化与结构强度，便于管道集成与现场安装；球芯选用不锈钢 304 材质，提升耐磨、抗腐蚀能力，适配汽油、柴油、煤油等非腐蚀性液体；密封圈采用聚四氟乙烯（PTFE），确保各流道密封严密，杜绝交叉渗漏，保障输送安全。
安全防护，适配性强：保留限位装置与加锁功能，可锁定当前流道状态，避免误操作导致的通路错乱或介质泄漏；工作温度范围覆盖 - 30℃~55℃，能适应不同地域的气候环境变化，同时兼容法兰连接方式，可与现有油罐车、油库的管道系统无缝对接，降低改造与适配成本。
二、关键技术参数：精准匹配多场景需求
基础性能参数
项目 | 参数 |
工作压力 | 0.6MPa |
壳体试验压力 | 0.6MPa |
密封试验压力 | 0.45MPa |
使用介质 | 汽油、柴油、煤油等非腐蚀性液体 |
使用温度 | -30℃~55℃ |
流道类型 | T 型三通流道 |
连接方式 | 法兰连接 |
主要零件材质
.png)
.png)
零件名称 | 材质 | 作用 |
主件壳体 | 铝合金 | 保障结构强度，实现轻量化设计，便于安装 |
球芯 | 不锈钢 304 | 提升耐磨性与抗腐蚀性，确保流道切换顺畅 |
密封圈 | 聚四氟乙烯（PTFE） | 强化各流道密封性能，防止介质交叉渗漏 |
阀杆 | 45# 镀铬 | 增强表面硬度与耐磨性，延长使用寿命 |
手柄 | 铸钢 | 提供稳固握持感，便于精准操控流道切换 |
阀杆密封 | 铸钢 | 辅助密封阀杆部位，进一步提升整体密封性 |
规格尺寸参数
通径（DN） | 孔距（对角，mm） | 说明（Instruction） |
50 | 130 | L=180（长度尺寸） |
65 | 155 | L=180、L=200、L=220（长度尺寸） |
80 | 175 | L=220（长度尺寸） |
100 | 175 | L=220（长度尺寸） |
80 | 157 | L=220（长度尺寸） |
三、维护与调整：保障长期稳定运行
密封性能维护：日常使用中若发现流道交叉渗漏或端部渗漏，可先检查法兰密封面是否清洁，若存在杂质需及时清理；若渗漏仍存在，可旋转法兰内密封座，调整密封压力以消除渗漏；若密封环出现磨损或划伤，需及时更换聚四氟乙烯密封圈，确保密封效果。
流道切换机构检查：定期检查手柄与阀杆的连接状态，确保无松动；转动手柄时若出现卡顿，可在阀杆部位添加专用润滑油（适配汽油、柴油介质），提升切换灵活性；检查限位装置是否精准，若流道切换后无法锁定，需调整限位块位置，避免误操作。
日常清洁与防护：定期清洁阀门表面及法兰连接部位，防止灰尘、油污堆积影响操作与密封；长期闲置时，需关闭两端阀门，排空内部残留介质，避免介质长时间滞留导致密封件老化。
四、适配场景与价值：提升流体控制效率
油罐车多腔卸油：适配多腔室油罐车，通过三通球阀实现不同腔室介质的单独卸油或同时卸油，无需频繁拆卸管道，提升卸油效率。
加油站多管路输油：连接加油站多个储油罐与加油机，可快速切换供油来源，当某一油罐检修时，无需停止整体供油，保障加油站持续运营。
油库分路储油与中转：用于油库主管道与多个储油罐的连接，实现介质分路储存或中转，减少阀门安装数量，简化管道系统，降低维护成本。
